Jaka jest główna zaleta odlewania ciśnieniowego?

Główną zaletą odlewania ciśnieniowego jest jego zdolność do wytwarzania dużych ilości złożonych, dokładnych wymiarowo części metalowych z dużą szybkością i minimalną obróbką końcową. W jednym cyklu produkcyjnym odlewanie ciśnieniowe zapewnia wąskie tolerancje, gładkie wykończenie powierzchni i stałą powtarzalność, jaką może dorównać niewiele innych procesów formowania metalu. W branżach, w których liczy się zarówno precyzja, jak i wydajność – motoryzacji, elektroniki, lotnictwa i towarów konsumpcyjnych – odlewanie ciśnieniowe znajduje się na skrzyżowaniu wydajności i jakości.

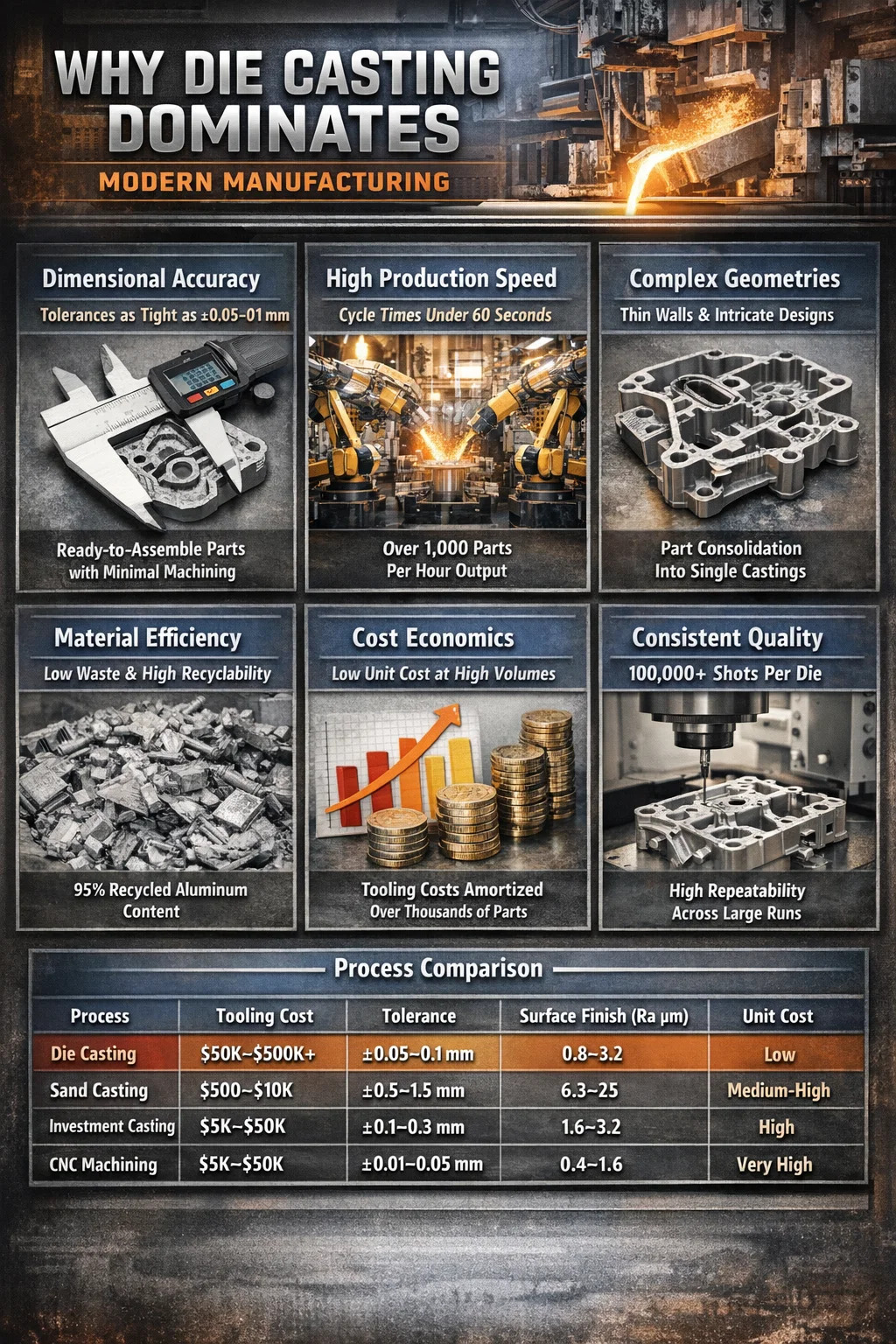

W tym artykule dokładnie wyjaśniono, dlaczego odlewanie ciśnieniowe zajmuje dominującą pozycję w nowoczesnej produkcji, uwzględniając dokładność wymiarową, szybkość, wydajność materiałową, ekonomikę kosztów i porównanie z konkurencyjnymi procesami.

Dokładność wymiarowa i wąskie tolerancje

Odlewanie ciśnieniowe konsekwentnie osiąga tak wąskie tolerancje jak ±0,1 mm w przypadku większości funkcji i precyzyjnych ustawień narzędzi osiągalne są tolerancje ± 0,05 mm. Ten poziom dokładności jest wbudowany w sam proces — stopiony metal jest wtryskiwany pod wysokim ciśnieniem (od 1500 do ponad 25 000 psi, w zależności od stopu i geometrii części) do matryc ze stali hartowanej, które zachowują swój kształt nawet po setkach tysięcy strzałów.

Co to oznacza w praktyce: części wychodzą z procesu odlewania ciśnieniowego gotowe do montażu lub wymagają jedynie drobnej obróbki wtórnej. Otwory, gwinty, występy, żebra i podcięcia często można odlać bezpośrednio w części. W porównaniu z odlewaniem piaskowym, które zwykle ma tolerancję ± 0,5 mm lub gorszą, odlewanie ciśnieniowe znacznie zmniejsza potrzebę operacji wykańczających CNC.

Na przykład w przypadku obudów skrzyń biegów w samochodach otwory pod gniazda łożysk muszą znajdować się z dokładnością do ułamków milimetra. Obudowy z odlewanego ciśnieniowo aluminium osiągają to bezpośrednio przy matrycy, skracając czas obróbki części z 20 minut pracy CNC do 3–5 minut lekkiej obróbki wykańczającej.

Wysoka prędkość produkcji i czas cyklu

Szybkość jest jedną z najważniejszych zalet procesu odlewania ciśnieniowego. W zależności od rozmiaru części i stopu czasy cykli wahają się od poniżej 10 sekund w przypadku małych elementów odlewanych ciśnieniowo z cynku do 60–90 sekund w przypadku większych części aluminiowych. Pojedyncza maszyna do odlewania ciśnieniowego obsługująca matrycę wielogniazdową może wyprodukować tysiące gotowych części na zmianę.

W szczególności odlewanie ciśnieniowe cynku jest wyjątkowo szybkie. Małe elementy cynkowe — obudowy złączy, mechanizmy blokujące, miniaturowe części konstrukcyjne — można wytwarzać w tempie przekraczającym możliwości 1000 strzałów na godzinę na maszynach gorącokomorowych. Takiej wydajności po prostu nie da się osiągnąć w przypadku odlewania metodą traconego paliwa, kucia lub obróbki skrawaniem z prętów.

Linie do odlewania ciśnieniowego pod wysokim ciśnieniem (HPDC) w sektorze motoryzacyjnym działają niemal nieprzerwanie, a zautomatyzowana ekstrakcja części, przycinanie i kontrola jakości są zintegrowane bezpośrednio z komorą. Dobrze zoptymalizowane ogniwo HPDC produkujące aluminiowe mocowania silnika lub obudowy przekładni może wytwarzać moc 400 do 600 kompletnych części na zmianę przy minimalnej interwencji operatora.

Ta przewaga szybkości łączy się w porównaniu z dużymi seriami produkcyjnymi. Kiedy potrzebujesz 500 000 identycznych części rocznie, jednostkowy koszt oprzyrządowania szybko się amortyzuje, a skrócenie czasu cyklu przekłada się bezpośrednio na niższy koszt pracy na część.

Możliwości złożonej geometrii

Odlewanie ciśnieniowe umożliwia produkcję części o złożonej geometrii, która byłaby zbyt kosztowna w przypadku obróbki mechanicznej i często niemożliwa w przypadku kucia. Wewnętrzne przejścia, cienkie ściany, złożone profile zewnętrzne, zintegrowane elementy montażowe i dekoracyjne tekstury powierzchni mogą być zawarte w jednej części odlewanej ciśnieniowo.

Możliwość stosowania cienkich ścian

Odlewy ciśnieniowe z aluminium rutynowo osiągają grubość ścianki 1,5 do 2,5 mm . Cynk, który ma doskonałą płynność, może wytwarzać ściany tak cienkie jak 0,4 mm w małych częściach. Możliwość ta ma kluczowe znaczenie dla zmniejszenia masy w zastosowaniach motoryzacyjnych i lotniczych oraz dla zmniejszenia rozmiarów obudów elektroniki użytkowej.

Konsolidacja części

Jednym z najbardziej znaczących ekonomicznie zastosowań geometrii odlewów ciśnieniowych jest konsolidacja części — łączenie elementów, które wcześniej były wielokrotnie wytwarzane i montowane w jedną część odlewaną ciśnieniowo. Konsolidacja wykorzystania przez Teslę wielkoformatowych odlewów ciśnieniowych (Giga Casting). ponad 70 pojedynczych części tłoczonych i spawanych w tylnej części podwozia Modelu Y w pojedynczy aluminiowy odlew ciśnieniowy. Wyeliminowało to osprzęt montażowy, roboty spawalnicze i operacje łączenia na dużej części konstrukcji nadwozia.

Podobna logika ma zastosowanie na mniejszą skalę w wielu branżach. Odlewany ciśnieniowo hydrauliczny blok kolektora może zastąpić blok obrobiony maszynowo oraz wiele spawanych złączek i portów, zmniejszając zarówno liczbę części, jak i potencjalne punkty wycieków.

Jakość wykończenia powierzchni

Odlewanie ciśnieniowe zapewnia wykończenia powierzchni w zakresie Ra 0,8 do 3,2 µm bezpośrednio z matrycy, bez dodatkowej obróbki i polerowania. Jest to znacznie gładsze niż odlewanie w formach piaskowych (Ra 6,3–25 µm) i porównywalne z obróbką lekką.

Gładka powierzchnia odlewu nadaje się do bezpośredniego malowania, malowania proszkowego, anodowania lub galwanizacji bez konieczności intensywnego przygotowania powierzchni. W przypadku produktów przeznaczonych dla konsumentów – uchwytów, obudów, listew dekoracyjnych – oznacza to niższe koszty wykończenia i szybszy czas uzyskania wyglądu nadającego się do sprzedaży.

Narzędzia do odlewania ciśnieniowego mogą również zawierać teksturowane powierzchnie, logo, numery części i drobne szczegóły bezpośrednio na powierzchni matrycy, więc branding i identyfikacja są raczej odlewane niż stosowane jako operacje wtórne.

Wydajność materiałowa i możliwość recyklingu

Odlewanie ciśnieniowe jest procesem zbliżonym do kształtu netto, co oznacza, że objętość metalu w gotowym odlewie jest zbliżona do objętości zużytego metalu. W przeciwieństwie do obróbki kęsów pełnych – gdzie w przypadku skomplikowanych części często występuje współczynnik usuwania materiału wynoszący 50–80% – odlewanie ciśnieniowe generuje stosunkowo mało złomu. Systemy kanałów rynnowych, studnie przelewowe i rzutka są odcinane i zawracane bezpośrednio z powrotem do pieca do topienia.

Podstawowe stopy stosowane w odlewnictwie ciśnieniowym — aluminium, cynk, magnez i stopy na bazie miedzi — w dużym stopniu nadają się do recyklingu. Wtórne stopy aluminium (wytwarzane ze złomu pochodzącego z recyklingu, a nie z wytopu pierwotnego) stanowią większość aluminium stosowanego w odlewach ciśnieniowych, a ich produkcja wymaga około 5% energii potrzebne do produkcji pierwotnego aluminium z rudy boksytu. To sprawia, że ​​odlewanie ciśnieniowe jest z natury bardziej zrównoważonym procesem formowania metalu w porównaniu z procesami opierającymi się na wkładzie metalu pierwotnego.

W przypadku produkcji wielkoseryjnej nawet niewielka poprawa uzysku metalu ma znaczny wpływ na koszty. Zakład odlewający 10 000 kg aluminium dziennie, co poprawia wydajność z 70% do 75%, odzyskuje 500 kg metalu nadającego się do sprzedaży dziennie, co oznacza znaczną redukcję kosztów wejściowych i zużycia energii.

Ekonomia kosztów w skali

Odlewanie ciśnieniowe wiąże się z wysokimi początkowymi kosztami oprzyrządowania – matryca produkcyjna do części aluminiowej o średniej złożoności zwykle kosztuje pomiędzy 50 000 dolarów i 250 000 dolarów , w zależności od rozmiaru, złożoności i liczby ubytków. W przypadku bardzo dużych odlewów konstrukcyjnych lub narzędzi wielosuwakowych koszty mogą przekroczyć 500 000 USD. Ta inwestycja obciążana od przodu stanowi główną przeszkodę w odlewaniu ciśnieniowym w zastosowaniach o małej objętości.

Jednakże, gdy koszt oprzyrządowania zostanie zamortyzowany przy wystarczającej wielkości produkcji – zwykle od 20 000 do 50 000 części lub więcej – jednostkowy koszt odlewania ciśnieniowego spada znacznie poniżej alternatywnych rozwiązań. Połączenie krótkich czasów cykli, minimalnej siły roboczej na część, niskiego poziomu złomowania i ograniczonych operacji wtórnych tworzy profil ekonomii jednostkowej, któremu konkurencyjne procesy nie są w stanie sprostać pod względem wielkości.

Tabela pokazuje, gdzie pasuje odlew ciśnieniowy: nie jest to najtańsza opcja w przypadku małych serii i nie pasuje do obróbki CNC w celu uzyskania najwyższej precyzji. Jednak w przypadku średnio- i wielkoseryjnej produkcji skomplikowanych części, wymagających dobrej dokładności, gładkich powierzchni i niskich kosztów jednostkowych, zajmuje on pozycję, której żaden inny proces nie może w pełni zastąpić.

Spójność i powtarzalność w długich seriach produkcyjnych

Zwykle stosuje się matrycę ze stali hartowanej H13 stosowaną w odlewaniu ciśnieniowym aluminium 100 000 do 200 000 strzałów przed koniecznością naprawy lub wymiany. Matryce do odlewania cynku, pracujące w niższych temperaturach i ciśnieniach, rutynowo przekraczają te wartości 1 000 000 strzałów . Przez cały ten okres użytkowania wymiary matrycy zmieniają się minimalnie, co oznacza, że ​​wymiary części pozostają zgodne ze specyfikacją od pierwszego do ostatniego strzału.

Powtarzalność ta ma kluczowe znaczenie w przypadku produkcji na linii montażowej. Kiedy tysiące identycznych części muszą pasować do innych komponentów pochodzących od wielu dostawców, spójność jest równie ważna jak dokładność. Wspornik odlewany ciśnieniowo, który pasuje prawidłowo przy pierwszym wtrysku, powinien pasować równie dobrze przy wtrysku 100 000 — i przy dobrze utrzymanym procesie odlewania ciśnieniowego tak będzie.

Nowoczesne maszyny do odlewania ciśnieniowego wykorzystują kontrolę procesu w zamkniętej pętli, aby utrzymać parametry wtrysku – prędkość wtrysku, ciśnienie, temperaturę matrycy, czas chłodzenia – w wąskich oknach, co dodatkowo zapewnia, że ​​właściwości części pozostaną spójne niezależnie od zmiany, operatora, a nawet obiektu, gdy stosowana jest ta sama specyfikacja matrycy.

Opcje stopów i właściwości mechaniczne

Odlewanie ciśnieniowe nie ogranicza się do jednego materiału. Każdy z najczęściej stosowanych stopów do odlewania ciśnieniowego oferuje określony profil wydajności:

• Stopy aluminium (A380, A383, ADC12): Najpopularniejszy materiał do odlewania ciśnieniowego. Dobry stosunek wytrzymałości do masy, doskonała odporność na korozję, dobra przewodność cieplna. Wytrzymałość na rozciąganie zazwyczaj 300–330 MPa. Idealny do części konstrukcyjnych samochodów, obudów elektroniki, korpusów pomp.
• Stopy cynku (Znal 3, Zamak 5, ZA-8): Większa gęstość niż aluminium, ale wyjątkowa płynność odlewania pozwala na najcieńsze ściany i najdrobniejsze szczegóły. Wytrzymałość na rozciąganie 280–400 MPa. Szeroko stosowany w zamkach, sprzęcie, złączach i precyzyjnych miniaturowych częściach.
• Stopy magnezu (AZ91D, AM60): Najlżejszy metal konstrukcyjny stosowany w odlewach ciśnieniowych, około 35% lżejszy od aluminium. Wytrzymałość na rozciąganie 230–260 MPa. Rosnące zastosowanie w tablicach przyrządów samochodowych, kolumnach kierownicy, obudowach laptopów.
• Stopy miedzi (mosiądz, brąz): Stosowane tam, gdzie wymagana jest odporność na korozję, przewodność elektryczna lub właściwości łożysk. Większe zużycie narzędzi ze względu na podwyższoną temperaturę odlewania.

Właściwości mechaniczne części odlewanych ciśnieniowo, choć generalnie niższe niż ich kute odpowiedniki ze względu na mikroporowatość odlewu, są odpowiednie dla zdecydowanej większości zastosowań konstrukcyjnych. Obróbka cieplna odlewów ciśnieniowych aluminium (stan T5 lub T6) może w razie potrzeby jeszcze bardziej poprawić wytrzymałość i twardość, chociaż ogranicza się to do części o niskiej porowatości wytwarzanych w procesach odlewania ciśnieniowego wspomaganego próżniowo lub w procesie wyciskania.

Zastosowania, w których odlewanie ciśnieniowe zapewnia największą wartość

Zrozumienie, gdzie najlepiej sprawdza się odlewanie ciśnieniowe, pomaga wyjaśnić, kiedy należy go określić zamiast konkurencyjnych procesów.

Przemysł motoryzacyjny

Sektor motoryzacyjny stanowi mniej więcej 70% całej produkcji odlewów ciśnieniowych aluminium globalnie. Bloki silnika, obudowy skrzyń biegów, obudowy sprzęgieł, pompy olejowe, obudowy mechanizmów różnicowych, wsporniki zawieszenia i obudowy akumulatorów pojazdów elektrycznych są powszechnie odlewane ciśnieniowo. Dążenie do zmniejszania masy pojazdów w celu poprawy efektywności paliwowej i zasięgu pojazdów elektrycznych przyspieszyło przejście z odlewów żeliwnych i stalowych na odlewy ciśnieniowe z aluminium.

Elektronika użytkowa

Ramy laptopów, wewnętrzne ramy konstrukcyjne smartfonów, korpusy kamer i obudowy sprzętu audio są produkowane w procesie odlewania ciśnieniowego — głównie aluminium i magnezu. Możliwość produkcji cienkościennych ram konstrukcyjnych ze zintegrowanymi funkcjami odprowadzania ciepła i występami montażowymi sprawia, że ​​odlewanie ciśnieniowe jest preferowanym procesem w tym sektorze.

Urządzenia przemysłowe i elektronarzędzia

Obudowy przekładni, pokrywy końcowe silników, korpusy zaworów pneumatycznych i hydraulicznych oraz obudowy elektronarzędzi są odlewane ciśnieniowo w dużych ilościach, co zapewnia trwałość i precyzję wymiarową. Możliwość zintegrowania złożonych otworów wewnętrznych z korpusami zaworów hydraulicznych jest szczególną zaletą odlewów ciśnieniowych w porównaniu z alternatywami obrabianymi maszynowo.

Sprzęt, zamki i okucia

Odlew cynkowy dominuje w masowej produkcji okuć do drzwi, korpusów kłódek, okuć szafek, osprzętu hydraulicznego i złączy elektrycznych. Rozdzielczość szczegółów i wykończenie powierzchni odlewu ciśnieniowego cynku odpowiadają lub przewyższają to, co można osiągnąć poprzez obróbkę skrawaniem, za ułamek kosztu jednostkowego w ujęciu objętościowym.

Ograniczenia uwzględniane przy wyborze procesu

Odlewanie ciśnieniowe nie jest właściwym wyborem dla każdego zastosowania. Jasność co do ograniczeń pozwala uniknąć kosztownych błędów:

• Wysoka inwestycja w oprzyrządowanie: Produkcja na małą skalę (poniżej 10 000–20 000 części) często nie pozwala na konkurencyjną amortyzację kosztów oprzyrządowania. Odlewanie piaskowe lub odlewanie metodą traconą może być bardziej ekonomiczne przy mniejszych objętościach.
• Porowatość: Standardowy odlew ciśnieniowy zatrzymuje powietrze w odlewie, tworząc mikroporowatość, która ogranicza spawalność i utrudnia obróbkę cieplną. Odlewanie ciśnieniowe i odlewanie w procesie wyciskania łagodzą to zjawisko, ale zwiększają koszty procesu.
• Ograniczony asortyment stopów: Nie wszystkie metale nadają się do odlewania ciśnieniowego. Stopy o wysokiej temperaturze topnienia, takie jak stal i tytan, nie są komercyjnie odlewane ciśnieniowo ze względu na występujące ekstremalne temperatury i szybkie zużycie matrycy.
• Ograniczenia rozmiaru części: Bardzo duże części wymagają bardzo dużych i drogich maszyn. Chociaż obecnie istnieją maszyny do odlewania ciśnieniowego o sile zwarcia przekraczającej 6000 ton, nadal istnieją praktyczne ograniczenia dotyczące wielkości części.
• Ograniczenia projektowe: Grubość ścianki musi pozostać stosunkowo jednolita, aby uniknąć wad skurczowych. Głębokie podcięcia i określone geometrie wewnętrzne wymagają działań bocznych lub rdzeni, co zwiększa złożoność i koszty narzędzi.

Żadne z tych ograniczeń nie neguje podstawowych zalet odlewania ciśnieniowego — one po prostu definiują zakres działania, w ramach którego odlewanie ciśnieniowe jest optymalnym wyborem.

Pojawiające się rozwiązania zwiększające możliwości odlewania ciśnieniowego

Proces odlewania ciśnieniowego stale ewoluuje, poszerzając zakres jego zastosowań i eliminując ograniczenia historyczne.

Odlewanie ciśnieniowe wspomagane próżniowo

Poprzez usunięcie powietrza z wnęki matrycy przed wtryskiem, odlewanie próżniowe radykalnie zmniejsza porowatość. Umożliwia to obróbkę cieplną T6 odlewów ciśnieniowych aluminium, poprawiając granicę plastyczności poprzez 30–50% w porównaniu ze stanem po odlaniu i otwiera możliwości zastosowań konstrukcyjnych, które wcześniej ograniczały się do odkuwek.

Odlewanie półstałe (reocasting i tiksocasting)

Wtryskiwanie metalu w stanie półstałym – częściowo zestalonym w zawiesinę, a nie w pełni ciekłym – zmniejsza turbulencje i uwięziony gaz podczas wtrysku. Półstałe odlewy ciśnieniowe mają mikrostrukturę bliższą odkuwkom, o doskonałych właściwościach mechanicznych i spawalności. Zastosowanie rośnie w samochodowych elementach konstrukcyjnych.

Wielkoformatowy odlew ciśnieniowy konstrukcyjny

Do megaodlewów konstrukcyjnych w branży motoryzacyjnej wykorzystywane są maszyny o sile zwarcia od 6 000 do 9 000 ton. Systemy te, zapoczątkowane przez Teslę w masowej produkcji, a obecnie stosowane przez wielu producentów OEM, umożliwiają produkcję białych nadwozi z pojedynczych odlewów, co wcześniej wymagało dziesiątek tłoczonych i spawanych elementów. Oznacza to zasadniczą zmianę w sposobie wytwarzania konstrukcji pojazdów.

Projektowanie oprzyrządowania oparte na symulacji

Zaawansowane oprogramowanie do symulacji przepływu formy i krzepnięcia umożliwia optymalizację narzędzi do odlewania ciśnieniowego przed cięciem jakiegokolwiek metalu. Lokalizacje przewężek, geometria prowadnicy, umiejscowienie przelewu i projekt kanału chłodzącego są sprawdzane cyfrowo, co zmniejsza liczbę wymaganych iteracji oprzyrządowania i skraca czas od projektu do pierwszej części produkcyjnej. Zmniejsza to historycznie wysokie koszty i ryzyko związane z harmonogramem rozwoju narzędzi do odlewania ciśnieniowego.
