Odlewanie aluminium i metalu: procesy, stopy i najlepsze praktyki

Co faktycznie zapewnia odlewanie aluminium z metalu

Odlew aluminiowy jest dominującym wyborem w przypadku lekkich elementów konstrukcyjnych w przemyśle motoryzacyjnym, lotniczym, elektronice użytkowej i sprzęcie przemysłowym – i nie bez powodu. Stopy aluminium oferują gęstość w przybliżeniu 2,7 g/cm3 , czyli około jedną trzecią wytrzymałości stali, podczas gdy wysokowydajne stopy odlewnicze, takie jak A380 i A356, osiągają wytrzymałość na rozciąganie w zakresie od 160 MPa do 330 MPa, w zależności od obróbki cieplnej. Jeśli połączyć ten stosunek wytrzymałości do masy z doskonałą odpornością na korozję, wysoką przewodnością cieplną (około 96–160 W/m·K) i możliwością wypełniania skomplikowanych geometrii form, odlewanie aluminium staje się najbardziej opłacalną drogą od surowca metalowego do gotowej części w większości scenariuszy produkcji średnio- i wielkoseryjnej.

Bezpośredni wniosek dla każdego, kto ocenia możliwości produkcyjne: jeśli część waży więcej, niż jest to konieczne, działa w środowisku korozyjnym lub wymagającym wysokich temperatur i musi być produkowana w ilościach przekraczających około 500 sztuk rocznie, odlew aluminiowy prawie na pewno przewyższa produkcję stali, formowanie wtryskowe tworzyw sztucznych i odlewanie ciśnieniowe cynku w przeliczeniu na całkowity koszt części. Pozostała część tego artykułu wyjaśnia dokładnie dlaczego, podając szczegółowe dane dotyczące procesów, stopów, tolerancji i kontroli defektów.

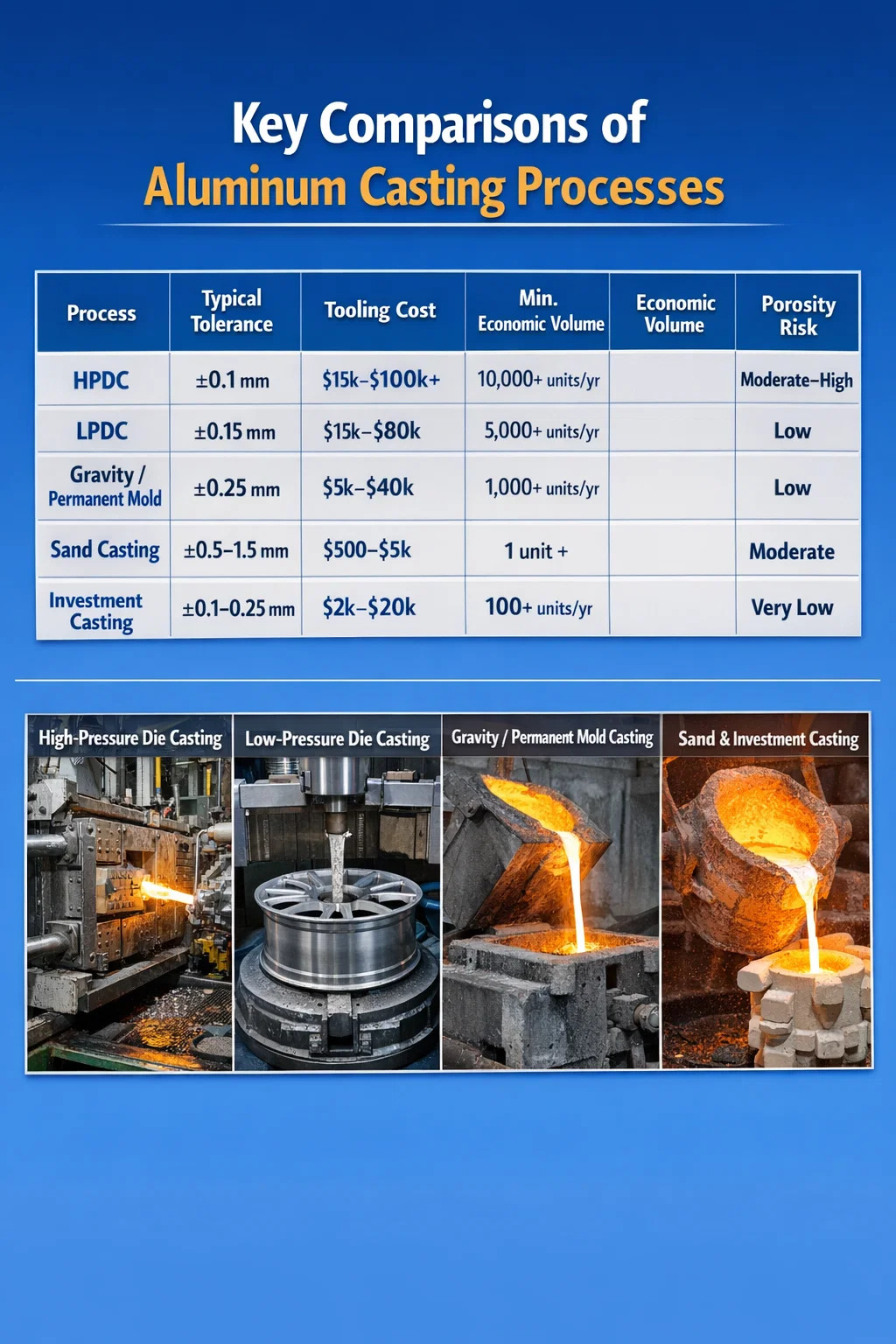

Procesy odlewania rdzenia aluminiowego i kiedy je stosować

Nie wszystkie metody odlewania aluminium są wymienne. Każdy proces ma odrębny profil kosztów, czas realizacji oprzyrządowania, możliwości wymiarowe i zakres wykończenia powierzchni. Wybór niewłaściwego procesu może zwiększyć koszt części o 30–60% lub przesunąć tolerancje wymiarowe poza dopuszczalne granice.

Odlewanie ciśnieniowe (HPDC)

HPDC wtłacza roztopione aluminium do matrycy ze stali hartowanej pod ciśnieniem od 10 MPa do 175 MPa. Czasy cykli wynoszą od 30 do 90 sekund na strzał, co czyni go preferowanym procesem w przypadku ilości powyżej 10 000 części. Rutynowo osiągalne są tolerancje wymiarowe ±0,1 mm w przypadku małych elementów. Możliwe są grubości ścianek rzędu 1,0–1,5 mm. Głównym ograniczeniem jest porowatość: uwięziony gaz podczas szybkiego napełniania tworzy mikroskopijne puste przestrzenie, które pogarszają szczelność ciśnieniową i skracają trwałość zmęczeniową. HPDC wspomagane próżniowo rozwiązuje ten problem, obniżając poziom porowatości poniżej 0,5% objętościowo w dobrze kontrolowanych operacjach. Koszt oprzyrządowania waha się od 15 000 USD w przypadku prostej matrycy jednogniazdowej do ponad 100 000 USD w przypadku złożonego oprzyrządowania wielogniazdowego, co oznacza, że ​​HPDC ma sens ekonomiczny tylko przy większych nakładach.

Odlewanie ciśnieniowe pod niskim ciśnieniem (LPDC)

LPDC wypycha stopiony metal w górę do matrycy przy użyciu ciśnienia powietrza 0,02–0,1 MPa, co skutkuje wolniejszym i bardziej kontrolowanym wypełnianiem. Kontrolowane krzepnięcie pozwala uzyskać gęstsze odlewy o niższej porowatości w porównaniu do HPDC. Z tego powodu producenci kół samochodowych w dużym stopniu polegają na LPDC — felgi aluminiowe produkowane przez LPDC mogą osiągnąć poprawę trwałości zmęczeniowej o 15–25% w porównaniu z równoważnymi kołami HPDC. Czasy cykli są dłuższe, zazwyczaj 3–8 minut, a koszty oprzyrządowania są porównywalne z HPDC, dlatego LPDC nadaje się do produkcji średnioseryjnej części o krytycznym znaczeniu strukturalnym, a nie wielkoseryjnych komponentów towarowych.

Odlewanie grawitacyjne (forma trwała).

Odlewanie grawitacyjne wykorzystuje formy stalowe wielokrotnego użytku bez wywierania nacisku. Metal wpływa wyłącznie grawitacyjnie, tworząc odlewy o dobrym wykończeniu powierzchni (typowo Ra 3,2–6,3 µm), niskiej porowatości i właściwościach mechanicznych dobrze nadających się do obróbki cieplnej. Części A356-T6 produkowane metodą odlewania grawitacyjnego regularnie osiągają granicę plastyczności 200–220 MPa przy wydłużeniu 6–10%, co czyni je odpowiednimi do zastosowań o krytycznym znaczeniu dla bezpieczeństwa, takich jak wsporniki silnika, elementy zawieszenia i kolektory hydrauliczne. Koszt oprzyrządowania jest umiarkowany i wynosi zazwyczaj 5 000–40 000 USD, a ekonomiczne progi wolumenowe zaczynają się od około 1000 części rocznie.

Odlewanie piasku

Odlewanie piaskowe pozostaje najbardziej elastycznym procesem odlewania aluminium i metalu. Oprzyrządowanie do szablonów kosztuje zaledwie 500–5000 dolarów, czas realizacji od zamówienia do pierwszego odlewu często wynosi poniżej dwóch tygodni i praktycznie nie ma ograniczeń co do wielkości — zakres części z odlewanego w piasku aluminium waży od 50-gramowych wsporników po wielotonowe obudowy pomp. Tolerancje wymiarowe są szersze (typowo ± 0,5–1,5 mm), wykończenie powierzchni jest bardziej szorstkie (Ra 12,5–25 µm), a czasy cykli są znacznie dłuższe niż w przypadku odlewania ciśnieniowego, ale w przypadku prototypów, części o małej objętości i dużych odlewów konstrukcyjnych odlewanie w piasku jest często jedyną praktyczną opcją. Warianty zielonego piasku, piasku związanego żywicą i traconej pianki oferują różne kompromisy w zakresie dokładności i kosztów.

Casting inwestycyjny

Odlewanie metodą traconego wosku aluminium pozwala uzyskać najlepsze wykończenie powierzchni i najwęższe tolerancje spośród wszystkich procesów odlewania — standardem jest Ra 1,6–3,2 µm i tolerancje ± 0,1–0,25 mm. Złożoną geometrię wewnętrzną, podcięcia i cienkie ścianki do 1,5 mm można uzyskać bez rdzeni. Proces ten jest kosztowny w przeliczeniu na część w porównaniu z HPDC przy dużych ilościach, ale w przypadku armatury lotniczej, wirników i obudów urządzeń medycznych, gdzie w innym przypadku koszty obróbki byłyby zaporowe, odlewanie metodą traconego materiału znacznie zmniejsza całkowite koszty produkcji.

Wybór odpowiedniego stopu aluminium do odlewu

Wybór stopu jest prawdopodobnie najważniejszą decyzją przy projektowaniu odlewów aluminiowych. Niewłaściwy stop może powodować kruchość, słabą płynność podczas zalewania, nadmierną porowatość skurczową lub niewystarczającą odporność na korozję – żadnego z tych problemów nie można naprawić samą optymalizacją procesu. W rodzinie stopów odlewniczych aluminium dominuje krzem (Si) jako główny pierwiastek stopowy, ponieważ krzem radykalnie poprawia płynność i zmniejsza skurcz podczas krzepnięcia.

A380: koń pociągowy HPDC

A380 (Al-Si8,5-Cu3,5) to najczęściej stosowany stop do odlewania ciśnieniowego na świecie, stanowiący około 50–60% całej produkcji aluminium HPDC w Ameryce Północnej. Wysoka zawartość krzemu (7,5–9,5%) zapewnia wyjątkową płynność, umożliwiając cienkie ścianki i złożoną geometrię. Dodatki miedzi (3–4%) zwiększają wytrzymałość odlewu na rozciąganie do około 324 MPa i twardość do około 80 HB. Kompromisem jest zmniejszona ciągliwość (wydłużenie poniżej 3%) i ograniczona spawalność. A380 nie nadaje się do zastosowań wymagających obróbki cieplnej T5 lub T6, ponieważ zawartość miedzi powoduje, że jest podatny na pękanie naprężeniowe podczas hartowania.

A356 i A357: Stopy konstrukcyjne nadające się do obróbki cieplnej

A356 (Al-Si7-Mg0,3) i A357 o wyższej zawartości magnezu (Al-Si7-Mg0,6) to podstawowe stopy do zastosowań grawitacyjnych i LPDC, gdzie liczy się wydajność strukturalna. W stanie T6 (obróbka cieplna w temperaturze 540°C przez 8–12 godzin, hartowanie, dojrzewanie w temperaturze 155°C przez 3–5 godzin) A356-T6 zapewnia granicę plastyczności 207 MPa , wytrzymałość na rozciąganie 262 MPa i wydłużenie 6–10%. A357-T6 zwiększa granicę plastyczności do około 290 MPa. Obydwa stopy dobrze reagują na spawanie i lutowanie, co czyni je odpowiednimi do montażu. Odlewnia musi dokładnie kontrolować zawartość magnezu – straty rzędu 0,05% Mg podczas topienia zauważalnie pogarszają właściwości mechaniczne.

Stop 319: wszechstronna opcja pośrednia

319 (Al-Si6-Cu3.5) jest szeroko stosowany do bloków silników, głowic cylindrów i kolektorów dolotowych, gdzie wymagana jest umiarkowana wytrzymałość w połączeniu z dobrą obrabialnością. Akceptuje leczenie T5 i T6. Wytrzymałość na rozciąganie w stanie odlewu wynosi około 185 MPa; Leczenie T6 podnosi je do około 250 MPa. Zawartość miedzi w stopie zapewnia nieco lepszą stabilność w podwyższonych temperaturach niż A356, co jest istotne w przypadku elementów silnika, które pracują w zakresie temperatur otoczenia i 200–250°C.

535 i 512: Zastosowania morskie i zastosowania krytyczne pod względem korozji

Gdy głównym czynnikiem wpływającym na konstrukcję jest odporność na korozję – sprzęt morski, sprzęt do przetwarzania żywności, komponenty stosowane w chemikaliach – stopy z dominacją magnezu, takie jak 535 (Al-Mg6,2) i 512 (Al-Mg4-Si1,8) mają lepsze wyniki niż stopy z dominacją krzemu. Wykazują doskonałą odporność na wodę morską i mgłę solną bez obróbki powierzchniowej oraz dobrą ciągliwość (wydłużenie 8–13%). Wadą jest słaba płynność w porównaniu ze stopami krzemu, co ogranicza cienkość ścianek i złożoność geometryczną. Odlewnie odlewające 535 muszą stosować ostrożne praktyki piecowe, aby zapobiec utlenianiu magnezu.

Zrozumienie i kontrolowanie wad odlewniczych

Wady odlewów aluminiowych są główną przyczyną złomowania części, zwrotów gwarancyjnych i awarii w terenie. Zrozumienie pierwotnej przyczyny każdego typu defektu jest o wiele bardziej przydatne niż ogólne listy kontrolne jakości, ponieważ każda usterka ma inne rozwiązanie i często wiele prawdopodobnych przyczyn, które należy systematycznie izolować.

Porowatość: gaz i skurcz

Porowatość jest najczęstszą wadą odlewów aluminiowych i występuje w dwóch różnych typach, które wymagają różnych interwencji. Porowatość gazowa powstaje z wodoru rozpuszczonego w roztopionym aluminium. Ciekłe aluminium może rozpuścić do 0,69 ml/100 g wodoru w swojej temperaturze topnienia; stałe aluminium mieści tylko około 0,036 ml/100g. Podczas krzepnięcia rozpuszczony wodór wytrąca się w postaci kulistych porów. Rozwiązaniem jest odgazowanie — odgazowanie wirnika obrotowego azotem lub argonem przez 8–15 minut zmniejsza zawartość wodoru do poziomu poniżej 0,10 ml/100 g, co jest standardem branżowym dla części konstrukcyjnych. Test obniżonego ciśnienia (RPT) lub pomiar gęstości metodą Archimedesa potwierdza jakość stopu przed wylaniem.

Porowatość skurczowa tworzy się podczas krzepnięcia metalu (aluminium kurczy się podczas krzepnięcia o około 3,5–8,5% objętościowo), a ciekły metal nie może napływać, aby to skompensować. Pojawia się jako nieregularne, rozgałęzione puste przestrzenie w grubych odcinkach lub w gorących punktach. Rozwiązaniem jest przeprojektowanie wlewów i wzniesień: odpowiednia objętość wzniosu, prawidłowe umieszczenie wzniosu nad najcięższą sekcją i chłodzenie izolowanych grubych obszarów w celu promowania kierunkowego zestalania w kierunku wzniesienia. Oprogramowanie symulacyjne, takie jak MAGMASOFT lub ProCAST, może przewidzieć porowatość skurczową przed wycięciem oprzyrządowania, oszczędzając znaczne koszty przeróbek oprzyrządowania.

Zimne zamknięcia i błędy

Zimne zamknięcie ma miejsce, gdy dwa strumienie stopionego metalu spotykają się, ale nie łączą się całkowicie, pozostawiając widoczny szew lub słabą płaszczyznę. Błędy powstają, gdy metal twardnieje przed całkowitym wypełnieniem formy. Obie wady wynikają z niedostatecznej temperatury metalu, nieodpowiedniej temperatury formy lub zbyt małej prędkości napełniania. W przypadku HPDC prędkość śrutu w drugiej fazie (napełnianie matrycy) musi zazwyczaj osiągać 30–60 m/s, aby zapobiec zimnym zamknięciom w cienkich przekrojach. Temperatura formy do odlewania ciśnieniowego aluminium utrzymuje się na poziomie 150–250°C; pozostawienie go poniżej 150°C niezawodnie powoduje powstawanie defektów na zimno w ścianach cieńszych niż 2 mm.

Wtrącenia tlenkowe

Aluminium pod wpływem powietrza niemal natychmiast tworzy stałą powłokę tlenkową. Turbulentne odlewanie powoduje fałdowanie tej warstwy tlenku w odlewie w postaci wtrąceń bifilmu — cienkich, dwuwarstwowych arkuszy tlenku, które radykalnie zmniejszają trwałość zmęczeniową i wydłużenie. Teoria bifilmu Johna Campbella zmieniła praktykę odlewniczą: kluczem jest wypełnienie formy bez żadnych turbulencji powodujących zaginanie powierzchni. Systemy wlewów z napełnianiem od dołu, zmniejszona wysokość wlewu, ceramiczne filtry piankowe i powolne kontrolowane szybkości wylewania zmniejszają zawartość bifilmu. Udokumentowano poprawę trwałości zmęczeniowej o 2–5 razy w częściach, w których zawartość bifilmu została zmniejszona poprzez samo przeprojektowanie wlewu.

Gorące rozdzieranie

Rozrywanie na gorąco (pękanie na gorąco) występuje w stanie półstałym, gdy odlew jest ograniczony przed kurczeniem się, a naprężenia rozciągające przekraczają wytrzymałość częściowo zestalonego metalu. Zwykle pojawia się przy nagłych zmianach przekroju, ostrych narożnikach wewnętrznych i obszarach, w których pleśń uniemożliwia swobodne kurczenie się. Poprawki projektowe obejmują zwiększenie promienia zaokrąglenia do minimum 3 mm, unikanie stosunków grubości przekroju większych niż 3:1 na połączeniach oraz projektowanie form o odpowiedniej podatności na zapadanie się lub metalowych sekcji matrycy, które poruszają się wraz z odlewem podczas wyrzucania.

Zasady projektowania form określające jakość części

W formie lub matrycy w dużej mierze decyduje się na jakość odlewu aluminium — nie na hali produkcyjnej podczas produkcji, ale na etapie projektowania i symulacji, zanim jakikolwiek metal zostanie pocięty. Doświadczeni inżynierowie odlewnicy przestrzegają zestawu ustalonych zasad, które zapobiegają większości kategorii wad przed pierwszym próbnym wylaniem.

• Umieszczenie linii podziału: Linia podziału powinna znajdować się w najszerszym przekroju części, aby zminimalizować złożoność matrycy i umożliwić równomierne kąty pochylenia. Odsunięcie go od powierzchni kosmetycznych pozwala uniknąć odblasków w widocznych obszarach.
• Kąty pochylenia: Powierzchnie zewnętrzne wymagają minimalnego przeciągu 1–2°; powierzchnie wewnętrzne (rdzenie) wymagają 2–3° lub więcej. Usunięcie niewystarczającego ciągu jest jedną z najczęstszych przyczyn uszkodzenia matrycy i zniekształcenia odlewu podczas wyrzutu.
• Projekt systemu bramkowania: Przepusty należy umieścić w najgrubszym przekroju i tak ustawić, aby forma wypełniała się stopniowo od dołu do góry. Na ogół preferuje się wiele cienkich bramek zamiast jednej dużej, ponieważ zmniejszają one lokalną koncentrację ciepła i poprawiają jednorodność wypełnienia.
• Studnie przelewowe i odpowietrzanie: W HPDC studnie przelewowe na końcu ścieżek napełniania gromadzą zimny metal, tlenki i uwięzione powietrze, które w przeciwnym razie stałyby się wtrąceniami. Otwory wentylacyjne o głębokości 0,05–0,15 mm na linii podziału umożliwiają ucieczkę powietrza bez efektu flashowania.
• Układ kanałów chłodzących: Jednolite chłodzenie matrycy zapobiega miejscowym gorącym punktom, które powodują porowatość skurczową i lutowanie matrycy. Konformalne kanały chłodzące – obecnie możliwe do obróbki za pomocą EDM i płytek matrycowych wytwarzanych metodą addytywną – mogą skrócić czas cyklu o 15–30% w porównaniu z konwencjonalnymi kanałami wierconymi.
• Umiejscowienie sworznia wypychacza: Sworznie wypychaczy muszą być rozmieszczone tak, aby siła była równomiernie rozłożona na część. Kołki skupione na jednym końcu powodują zniekształcenia, szczególnie w cienkościennych odlewach. Oznaczenia pinów muszą znajdować się w obszarach nieestetycznych i niefunkcjonalnych.

Obróbka cieplna odlewów aluminiowych: kiedy i jak

Obróbka cieplna może znacznie zwiększyć właściwości mechaniczne odlewów aluminiowych, ale tylko wtedy, gdy stop nadaje się do obróbki cieplnej, a odlew ma na tyle niską porowatość, że hartowanie nie spowoduje powstawania pęcherzy. Odlewy HPDC o standardowym poziomie porowatości gazowej nie mogą być poddawane konwencjonalnej obróbce T6, ponieważ uwięziony gaz rozszerza się podczas obróbki cieplnej w rozsycaniu w temperaturze 500–540°C, tworząc pęcherze na powierzchni. Jest to jeden z powodów, dla których HPDC jest powszechnie stosowane w stanie surowym lub T5 (tylko sztuczne starzenie, bez obróbki roztworem).

Obróbka T6 dla odlewów grawitacyjnych i piaskowych

W przypadku odlewów grawitacyjnych A356 i A357 cykl T6 rozpoczyna się obróbką cieplną przesycającą w temperaturze 535–545°C przez 8–12 godzin, podczas której cząstki krzemu ulegają sferoidyzacji, a Mg₂Si rozpuszcza się w osnowie. Następnie odlew jest hartowany w gorącej wodzie (60–80°C), a nie w zimnej, aby zmniejszyć naprężenia szczątkowe, a jednocześnie zachować przesycenie. Sztuczne starzenie następuje w temperaturze 150–160°C przez 3–5 godzin. Każdy etap jest krytyczny: niedostateczne namoczenie podczas obróbki roztworem pozostawia Mg₂Si nierozpuszczonym i zmniejsza osiągalną wytrzymałość o 10–15%; nadmierne starzenie zmniejsza wytrzymałość i twardość w miarę zwiększania się wydzieleń.

Obróbka T5 odlewów ciśnieniowych

Obróbka T5 — sztuczne starzenie bez wcześniejszej obróbki przesycającej — ma zastosowanie w przypadku odlewów HPDC wykonanych ze stopów, które zachowują pewne przesycenie w wyniku szybkiego chłodzenia matrycy. W przypadku stopów A380 i podobnych, starzenie T5 w temperaturze 155–165°C przez 4–6 godzin zwiększa twardość o 10–20% i poprawia stabilność wymiarową. Nie zapewnia poprawy właściwości T6, ale pozwala uniknąć problemów z pęcherzami związanymi z porowatością. W przypadku zastosowań wymagających pełnych właściwości T6 w formie odlewu ciśnieniowego, alternatywnymi metodami są odlewanie próżniowe lub odlewanie w procesie wyciskania (w wyniku którego powstają odlewy o niskiej porowatości nadające się do obróbki roztworem).

Stabilność wymiarowa i odprężanie

Odlewy przeznaczone do obróbki precyzyjnej, które nie są poddawane innej obróbce cieplnej, należy poddać wyżarzaniu odprężającemu w temperaturze 230–260°C przez 2–4 godziny. Naprężenia szczątkowe powstałe w wyniku krzepnięcia i wypychania mogą powodować przesunięcia wymiarowe o 0,1–0,5 mm podczas lub po obróbce elementów cienkościennych. Jest to szczególnie istotne w przypadku odlewów obudów i korpusów zaworów z ściśle tolerowanymi lokalizacjami otworów.

Obróbka odlewów aluminiowych: prędkości, posuwy i dobór narzędzi

Aluminium jest jednym z najłatwiej obrabialnych materiałów odlewniczych, jednak obecność krzemu i innych twardych cząstek w stopach odlewniczych oznacza, że dobór narzędzi i parametry skrawania różnią się od tych stosowanych w przypadku aluminium kutego. Właściwe wykonanie zmniejsza trwałość narzędzia 3–10 razy w porównaniu z wyborami nieoptymalnymi.

Stopy o wysokiej zawartości krzemu (A380, A390 z zawartością 16–18% Si) są znacznie bardziej ścierne niż stopy o niskiej zawartości krzemu. Narzędzia z diamentu polikrystalicznego (PCD) to standardowy wybór w przypadku wielkoseryjnej obróbki tych stopów, przy trwałości narzędzia wynoszącej 50 000–200 000 części na krawędź w porównaniu z 2 000–10 000 części na krawędź węglika w równoważnych zastosowaniach. W przypadku stopów o mniejszej objętości lub mniej ściernych (A356, 319) opłacalny jest węglik niepowlekany lub pokryty TiN.

• Prędkość cięcia: 300–1500 m/min dla węglika; 1 000–4 000 m/min dla PCD na stopach podeutektycznych.
• Szybkość podawania: 0,1–0,4 mm/ząb do frezowania; 0,1–0,5 mm/obr. przy toczeniu.
• Geometria narzędzia: Wysokie kąty natarcia (12–20°) zmniejszają siły skrawania i zapobiegają tworzeniu się narostu na krawędzi. Polerowane rowki zmniejszają przyczepność aluminium.
• Płyn chłodzący: Zalanie chłodziwa lub smarowanie minimalną ilością (MQL) zapobiega błędom związanym z rozszerzalnością cieplną w precyzyjnych otworach; obróbka na sucho jest możliwa w przypadku obróbki zgrubnej, ale nie wykańczającej w przypadku wąskich tolerancji.

Wiercenie i gwintowanie odlewów aluminiowych wymaga zwracania uwagi na cykle nawiercania, które usuwają wióry z głębokich otworów — tendencja aluminium do zatykania się w gwintowanych gwintach w suchych warunkach jest częstą przyczyną pękania narzędzi i złomowania części. Gwintowniki do formowania gwintów (zamiast gwintowników do cięcia) wytwarzają mocniejsze gwinty bez wiórów i stanowią standard branżowy w przypadku ślepych otworów gwintowanych w odlewach aluminiowych.

Opcje wykańczania powierzchni części odlewanych z aluminium

Powierzchnie odlewane z aluminium są często odpowiednie dla niekosmetycznych elementów wewnętrznych, ale wiele zastosowań wymaga lepszej ochrony przed korozją, twardości lub wyglądu. Zakres opcji wykończenia powierzchni odlewów aluminiowych jest szerszy niż w przypadku większości innych odlewów metalowych.

Anodowanie

Anodowanie typu II (standardowe) tworzy warstwę tlenku glinu o grubości 5–25 µm, która poprawia odporność na korozję i może być barwiona w szerokiej gamie kolorów. Typ III (anodowanie twarde) pozwala uzyskać warstwy o grubości 25–75 µm i twardości powierzchniowej do 400–600 HV, odpowiednie na powierzchnie podlegające zużyciu. Ograniczeniem w przypadku odlewanego aluminium jest to, że wysoka zawartość krzemu w stopach HPDC (A380 przy ~9% Si) powoduje powstawanie ciemniejszych, mniej jednolitych anodowanych powierzchni niż stopy o niskiej zawartości krzemu. Anodowanie kute stopów A356 i 6061 w celu uzyskania jaśniejszych, bardziej jednolitych wykończeń. Jeśli wymagana jest jakość anodowania kosmetycznego, wybór stopu musi uwzględniać tę kwestię od początku procesu projektowania.

Chromianowa powłoka konwersyjna (Alodyna/Irydyt)

Chromianowa powłoka konwersyjna (MIL-DTL-5541 klasa 1A lub klasa 3) jest szeroko stosowana w przemyśle lotniczym i obronnym w celu ochrony przed korozją i przyczepności farby. Praktycznie nie powoduje przyrostu wymiarów (0,25–1 µm) i zachowuje przewodność elektryczną, dzięki czemu nadaje się do zastosowań w ekranowaniu EMI/RFI. Preparaty chromianu trójwartościowego (Cr3⁺) są obecnie standardem w większości obiektów ze względu na przepisy dotyczące ochrony środowiska dotyczące chromianu sześciowartościowego (Cr⁶⁺).

Malowanie proszkowe i farba w płynie

Powlekanie proszkowe odlewów aluminiowych zapewnia trwałe, odporne na uderzenia wykończenie o grubości 60–120 µm. Obróbka wstępna (fosforan żelaza, cyrkonian lub fosforan cynku) określa przyczepność powłoki i odporność na korozję — wstępna obróbka cyrkonianem niezawierającym chromu stała się standardem w przypadku aluminiowych elementów zewnętrznych samochodów. Systemy powłok nawierzchniowych w płynie są stosowane tam, gdzie wymagana jest ściślejsza kontrola grubości powłoki lub gdy maskowanie złożonej geometrii sprawia, że ​​malowanie proszkowe jest niepraktyczne.

Śrutowanie i upadki

Śrutowanie śrutem stalowym lub ceramicznym o średnicy 0,2–0,8 mm jest rutynowo stosowane w celu oczyszczenia powierzchni odlanych z naskórka tlenkowego, poprawy wyglądu i wprowadzenia na powierzchnię korzystnych naprężeń ściskających o wartości 50–150 MPa. Wykazano, że kontrolowane śrutowanie odlewów lotniczych A357 wydłuża trwałość zmęczeniową o 30–60% w zastosowaniach wymagających dużej liczby cykli dzięki temu mechanizmowi naprężenia ściskającego. Bęben (wykańczanie wibracyjne) w materiałach ceramicznych usuwa zadziory z krawędzi i poprawia równomierne wykończenie powierzchni w przypadku złożonej geometrii, bez konieczności ręcznej obsługi.

Metody kontroli jakości odlewów aluminiowych

Skuteczna kontrola jakości odlewów aluminiowych wymaga wielu uzupełniających się metod, ponieważ żadna pojedyncza technika nie pozwala wykryć wszystkich typów wad. Kontrola wzrokowa, pomiary wymiarowe i badania nieniszczące (NDT) są niezbędne w kompletnym systemie jakości krytycznych części.

• Skanowanie rentgenowskie i tomograficzne: Przemysłowe promieniowanie rentgenowskie (radiografia 2D) jest standardową metodą wykrywania porowatości wewnętrznej, wtrąceń i skurczu w odlewach aluminiowych. Skanowanie za pomocą tomografii komputerowej 3D (CT) zapewnia objętościowe mapy defektów z rozdzielczością wokseli do 5–50 µm, umożliwiając ilościową analizę porowatości w oparciu o kryteria akceptacji, takie jak ASTM E2868 lub ASTM E505. Skanowanie CT jest coraz częściej stosowane w rozwoju i kontroli pierwszego artykułu, nawet jeśli kontrola produkcji wykorzystuje promieniowanie rentgenowskie 2D.
• Kontrola penetracyjna barwnika (DPI): DPI ujawnia defekty powierzchniowe — pęknięcia, zimne zacięcia, porowatość powierzchni. Jest niedrogi i można go stosować do wszystkich stopów aluminium. Systemy penetracyjne typu I (fluorescencyjne) wykorzystujące światło UV wykrywają delikatniejsze defekty niż systemy barwników widzialnych i są standardem w odlewach lotniczych i kosmicznych zgodnie z ASTM E1417.
• Współrzędnościowa maszyna pomiarowa (CMM): CMM z sondą dotykową lub skanerem optycznym weryfikuje zgodność wymiarową z objaśnieniami GD&T. Kontrola pierwszego artykułu nowego odlewu zazwyczaj wymaga zmierzenia 100% wymiarów krytycznych na 3–5 próbkach; kontrola produkcji wykorzystuje próbkowanie statystyczne zgodnie z ANSI/ASQ Z1.4 lub Z1.9.
• Badanie twardości: Twardość Brinella (HBW 5/250) jest standardem dla odlewów aluminiowych. Zapewnia szybką, pośrednią weryfikację poprawności wykonania obróbki cieplnej – A356-T6 powinien wykazywać 75–90 HB; odlewany A380 wykazuje 75–85 HB. Badanie twardości nie zastępuje próby rozciągania pod kątem zgodności ze specyfikacją, ale jest przydatne do 100% kontroli produkcji.
• Próby rozciągania i zmęczenia: Niszczące badania mechaniczne przeprowadza się na oddzielnie odlanych prętach testowych lub na pociętych odlewach produkcyjnych z częstotliwością określoną przez standardy klienta lub wewnętrzne plany jakości. ASTM B108 reguluje procedury odlewania prętów testowych w przypadku odlewów grawitacyjnych i do form trwałych.

Czynniki kosztowe w projektach odlewów aluminiowych

Zrozumienie, gdzie kumulują się koszty w projekcie odlewu aluminium, umożliwia kupującym i inżynierom podejmowanie decyzji dotyczących projektowania i zaopatrzenia, które zmniejszają całkowity koszt, a nie tylko optymalizację poszczególnych elementów zamówienia. Pięć największych czynników kosztowych w większości programów odlewania aluminium to amortyzacja narzędzi, surowce, energia, ilość złomu i operacje wtórne.

Amortyzacja narzędzi

Przy małych ilościach koszt oprzyrządowania dominuje w przeliczeniu na część. Matryca HPDC o wartości 50 000 USD amortyzowana ponad 10 000 części zwiększa koszt oprzyrządowania o 5,00 USD na część. Przy 100 000 części wkład wynosi 0,50 dolara za część. Dlatego też wybór procesu przy małych seriach powinien faworyzować odlewanie w formach piaskowych lub tanie narzędzia grawitacyjne, nawet jeśli koszt cyklu jest wyższy — arytmetyka amortyzacji narzędzi zwykle wygrywa przy ilościach poniżej 2 000–5 000 części rocznie.

Koszt stopu i wydajność metalu

Koszt wlewków aluminium pierwotnego zmienia się wraz z ceną LME, która w ciągu ostatniej dekady wahała się od 1500 do 3800 dolarów za tonę metryczną. Aluminium wtórne (z recyklingu) kosztuje 20–40% mniej niż aluminium pierwotne i jest wykorzystywane w większości operacji odlewania ciśnieniowego. Wydajność metalu — stosunek masy gotowego odlewu do całkowitego wylanego metalu — waha się od 50–60% w przypadku odlewania w piasku (z dużymi pionami) do 80–92% w przypadku HPDC (z wydajnym wlewem). Wzrost wydajności o 10% w przypadku operacji o wydajności 500 ton rocznie przy koszcie aluminium wynoszącym 2000 USD za tonę zmniejsza koszty materiałów o 100 000 USD rocznie.

Stopień złomowania i jego wpływ na dalszy ciąg

Poziom złomu w operacjach odlewania aluminium waha się od poniżej 2% w dobrze zarządzanych zakładach HPDC o dużej wydajności do 10–20% podczas uruchamiania nowych programów lub w odlewniach o słabej kontroli procesu. Każdy 1% wzrost wskaźnika złomowania zwiększa koszt części o około 1% przed uwzględnieniem kosztu wszelkich operacji wtórnych już wykonanych na złomowanych częściach. W przypadku części, które przed wykryciem wady zostaną poddane znacznej obróbce, koszt złomowanej jednostki może wynosić 3–5 razy sam koszt odlewu. Właśnie dlatego inwestowanie w monitorowanie procesów w czasie rzeczywistym – czujniki ciśnienia wnęki, obrazowanie termiczne temperatury matrycy, analiza profilu śrutu – zapewnia dodatni zwrot z inwestycji nawet przy umiarkowanych wielkościach produkcji.

Operacje wtórne

Obróbka skrawaniem, obróbka cieplna, wykańczanie powierzchni, montaż i testowanie szczelności to operacje wtórne, które często przekraczają koszt odlewu w równaniu całkowitego kosztu części. Odlew, którego wyprodukowanie kosztuje 4,00 USD, może kosztować 18,00 USD po obróbce, 3,00 USD po obróbce cieplnej i 2,00 USD po wykończeniu powierzchni, co daje łącznie 27,00 USD przed ewentualną marżą. Przegląd projektu do produkcji (DFM) skupiający się na ograniczeniu operacji wtórnych — eliminacji niepotrzebnych elementów obrabianych, wykorzystaniu powierzchni odlewanych tam, gdzie pozwalają na to tolerancje, projektowaniu elementów samolokujących do mocowania — rutynowo zmniejsza całkowity koszt produkcji o 15–30% bez uszczerbku dla funkcjonalności części.

Pojawiające się osiągnięcia w technologii odlewania aluminium

W ciągu ostatnich dziesięciu lat w branży odlewów aluminiowych nastąpił większy postęp techniczny niż w poprzednich trzech dekadach, głównie ze względu na wymagania w zakresie elektryfikacji pojazdów i ich lekkości. Kilka konkretnych rozwiązań zmienia kształt tego, co i jakim kosztem może wytworzyć odlew aluminiowy.

Gigacasting i odlewanie strukturalne

Zastosowanie przez Teslę wielkoformatowych maszyn HPDC (siła zwarcia 6 000–9 000 ton) do produkcji całych konstrukcji tylnego podwozia w postaci pojedynczych odlewów — zastępując 70–100 pojedynczych tłoczonych i spawanych części stalowych — wywołało szerokie zainteresowanie odlewaniem ciśnieniowym konstrukcyjnym. Podejście produkcyjne zmniejsza liczbę części, eliminuje prace spawalnicze i montażowe oraz zmniejsza wagę. Wyzwaniem technicznym jest utrzymanie poziomu porowatości wystarczająco niskiego, aby zapewnić integralność strukturalną w tej skali. Stopy opracowane specjalnie do konstrukcyjnych odlewów ciśnieniowych, w tym Silafont-36 i Aural-2, oferują wyższą ciągliwość (wydłużenie 10–15%) niż standardowy A380 w stanie po odlaniu bez obróbki cieplnej, umożliwiając w razie potrzeby modernizację T6.

Odlewanie metali półstałych (reocasting i tiksocasting)

Obróbka metalu półstałego (SSM) polega na wtryskiwaniu aluminium w stanie częściowo zestalonym, zawiesinowym (40–60% frakcji stałej), a nie w pełni ciekłym. Tiksotropowa zawiesina przepływa pod ciśnieniem, ale ma znacznie niższą turbulencję niż ciekły HPDC, co skutkuje minimalnym porywaniem gazu i zawartością bifilmu tlenkowego. Odlewy SSM osiągają poziom porowatości poniżej 0,1% i są w pełni kompatybilne z obróbką cieplną T6, dając właściwości mechaniczne zbliżone do kutego aluminium. Wyższe koszty procesu wynoszą 20–40% w porównaniu z konwencjonalnym HPDC, ale w zastosowaniach, w których wymagana jest integralność strukturalna i możliwość obróbki cieplnej w obudowie odlewanej ciśnieniowo, SSM nie ma sobie równych pod względem technicznym.

Projekt matrycy oparty na symulacji

Oprogramowanie do symulacji odlewania (MAGMASOFT, ProCAST, Flow-3D Cast) rozwinęło się do punktu, w którym można z dużą dokładnością przewidzieć wzór wypełnienia, sekwencję krzepnięcia, gradienty termiczne i rozkład naprężeń szczątkowych przed wyprodukowaniem narzędzi. Odlewnie inwestujące w możliwości symulacyjne zgłaszają redukcję o 30–50% liczby prób narzędzi i odrzutów pierwszego artykułu. Sprawa ekonomiczna jest prosta: pakiet symulacyjny kosztujący 30 000–80 000 dolarów rocznie pozwala zaoszczędzić znacznie więcej na przeróbkach narzędzi i złomowaniu w każdej odlewni, która realizuje roczne projekty oprzyrządowania o wartości ponad 2–3 milionów dolarów.

Produkcja przyrostowa narzędzi i rdzeni

Formy i rdzenie piaskowe drukowane w 3D — produkowane metodą druku strumieniowego spoiwa piasku krzemionkowego — skróciły czas realizacji odlewów piaskowych z tygodni do dni i umożliwiły uzyskanie złożonych geometrii wewnętrznych, niemożliwych do uzyskania w przypadku konwencjonalnych narzędzi do skrzynek rdzeniowych. Rdzeń piaskowy, który wcześniej wymagał narzędzia do rdzennicy o wartości 15 000 USD i 6-tygodniowego czasu realizacji, można teraz wydrukować w ciągu 24–48 godzin w cenie 200–800 USD. W przypadku odlewania ciśnieniowego, wytwarzane z dodatkiem konformalne wkładki chłodzące i wkładki tulejowe produkowane metodą stapiania laserowego łoża proszkowego poprawiają zarządzanie temperaturą i wymiernie trwałość matrycy w programach o wysokiej produkcji.
